2017年款本田奥德赛“黑金刚”诊断测试通报
车辆简述:
本田奥德赛其英文中的奥德赛本是旅行者的意思,源于古希腊神话,是浪漫冒险的象征。该车主格外强调重视安全用车,此次主要针对该车全系统进行诊断测试,确保车主旅行安全。因此,“黑金刚-钺”汽车智能云诊断仪能否实现全方位及精准深度诊断,并能够提前预判潜在故障,显得尤为重要。相关技术的全面覆盖,标志着公司的技术优势。
VIN 码: LHGRC382XH8001231 ;
发动机型号:K2W5 ;
出厂日期:2017年1月
行驶里程 :3167KM ;
下面以该车型为例,维修技师针对该车辆的发动机系统、变速箱系统、防抱死刹车系统、安全气囊系统、仪表系统、空调系统、电动转向系统、门锁系统、雨刮器系统等多个系统进行深度诊断测试以及部分特殊功能测试。

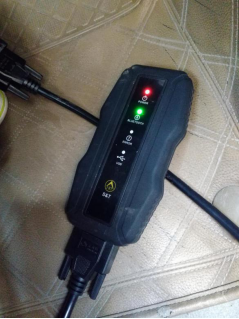

1.连接诊断:将车辆停入车位,打开点火开关,拉起手刹,保证车辆停车安全。将“黑金刚-钺”设备的VCI诊断盒(蓝牙通讯)连接到车辆OBD诊断接口。

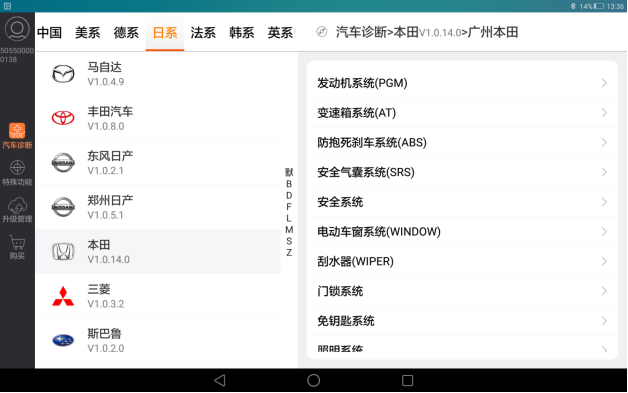

2.测试路径:汽车诊断—本田—广州本田:

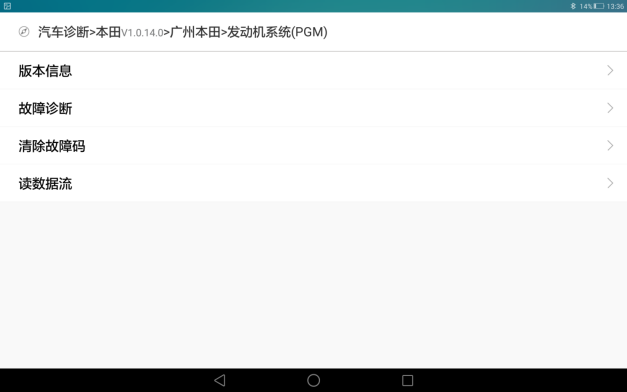

2.1发动系统:读取版本信息,故障诊断,清除故障码,读取数据流。

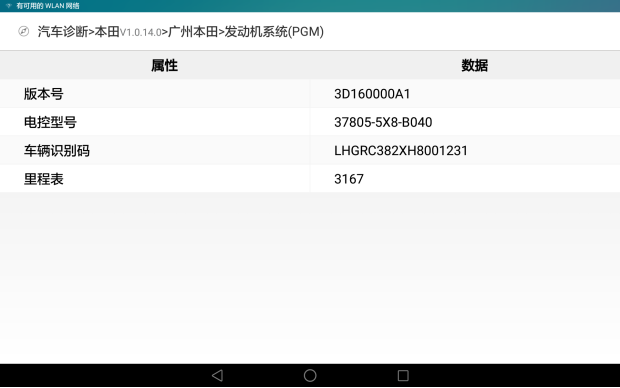

选择读取版本信息:读取版本号、电控单元型号、车辆识别码(VIN码)、当前里程数。

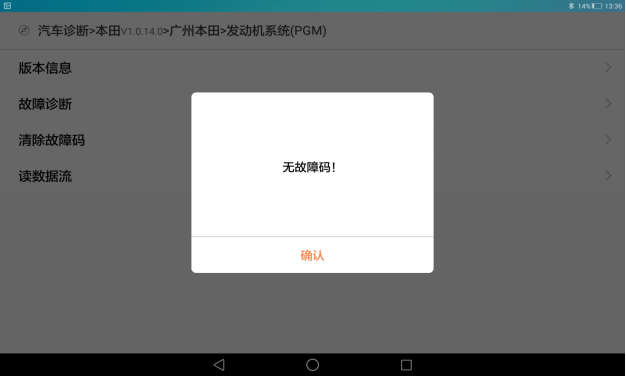

选择故障诊断读取当前测试系统故障码,车辆系统正常,发动机故障灯没有点亮显示:无故障码。

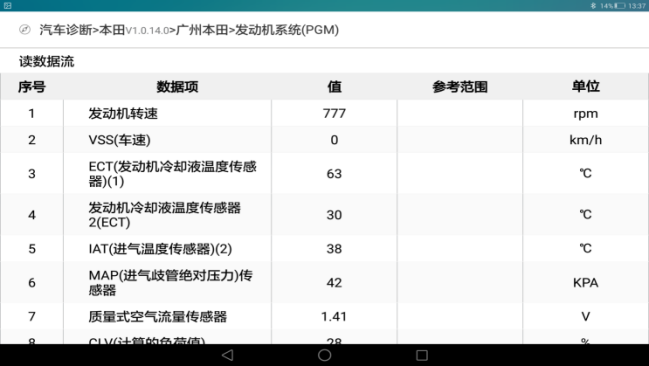

读取数据流:发动机转速、车速、冷却液温度、进气温度、进气压力等60多项发动机数据和车辆实际工况相符。

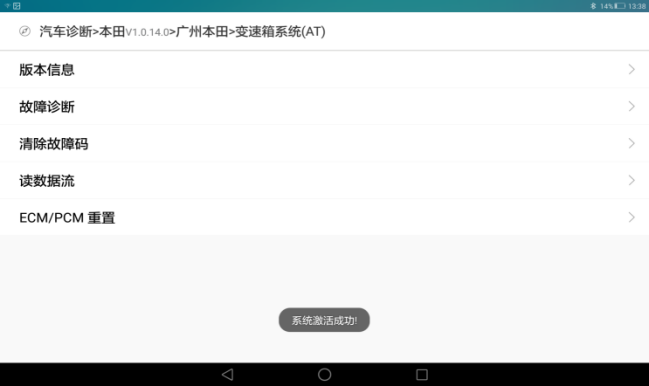

2.2变速箱系统:读取版本信息、故障诊断、清除故障码、读取数据流、ECM/PCM重置。

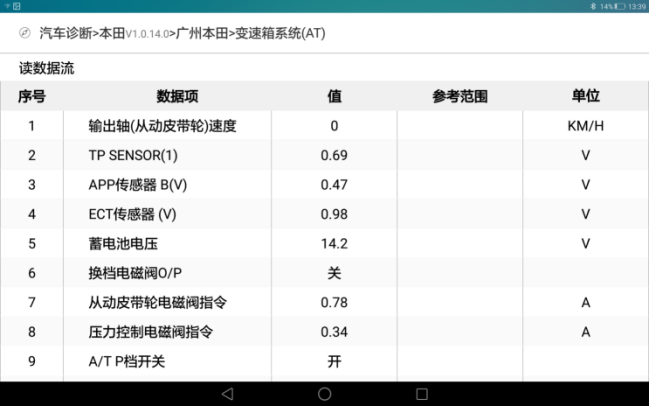

车辆处于驻车挡(P挡),读取输出轴速度、各个传感器等21项变速箱数据。

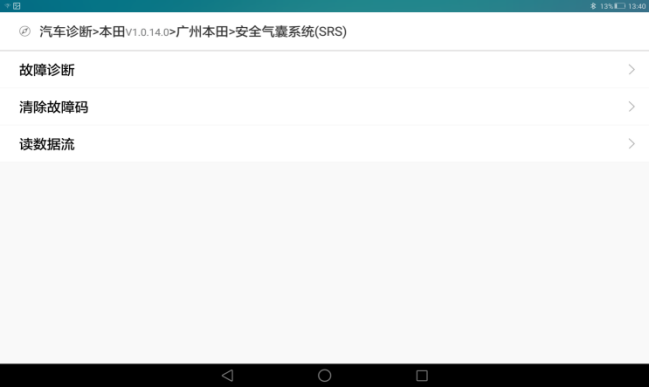

2.3 安全气囊系统:故障诊断、清除故障码。读取数据流:

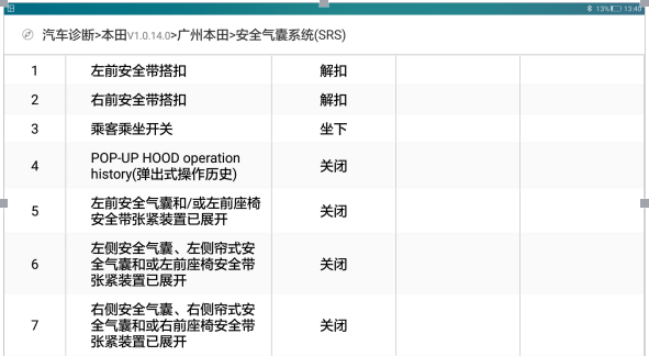

读取安气囊系统数据流:显示各个安全带搭扣的状态,预张紧器等信息。

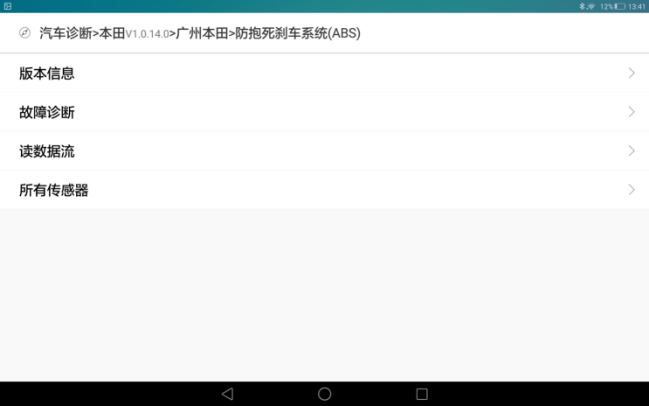

2.4 ABS系统:读取版本信息、故障诊断、读取数据流信息:

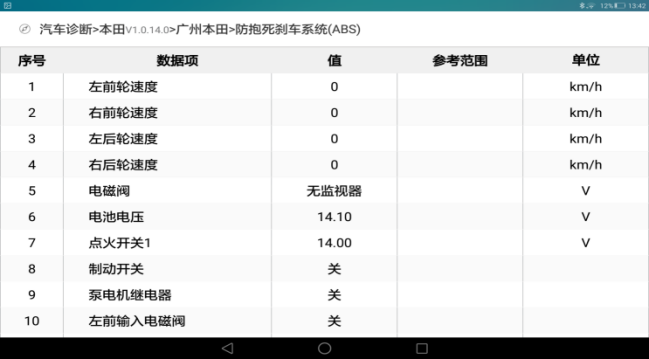

读取ABS系统数据流,车辆在静止状态,各个传感器显示的轮速为0KM/h,读取轮速、电磁阀、泵继电器、等44项ASB系统数据流信息。
2.5仪表系统:故障诊断、清除故障码、读取数据流信息:

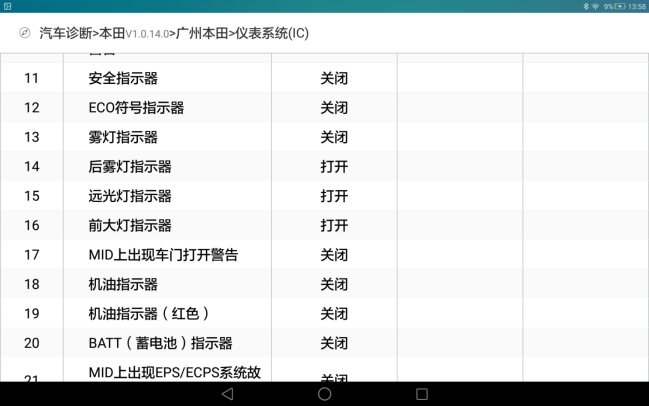

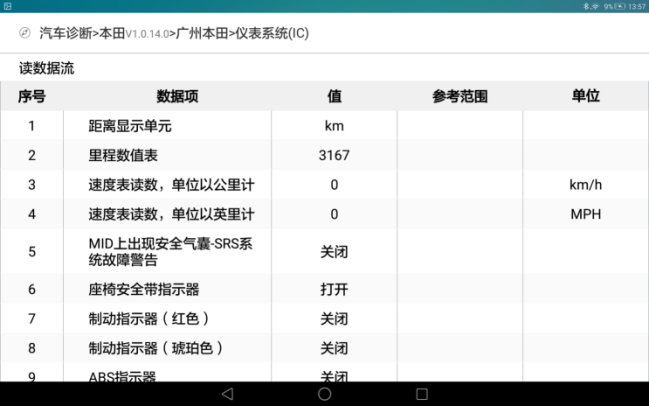

读取仪表系统数据流:显示当前里程数、车辆指示灯状态等40项仪表系统数据。

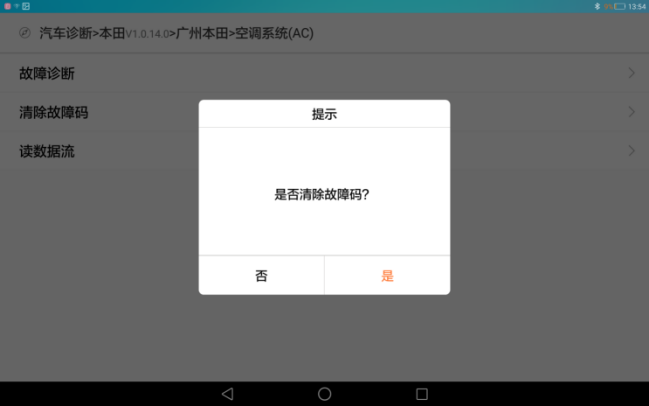

2.6空调系统:故障诊断、清除故障码、读取数据流信息:

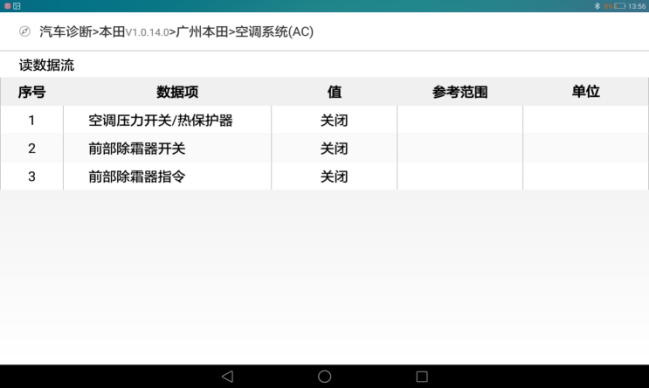

空调系统数据流可以读取空调压力开关、除霜器指令根据这些数据可以判断车辆空调系统工作是否正常

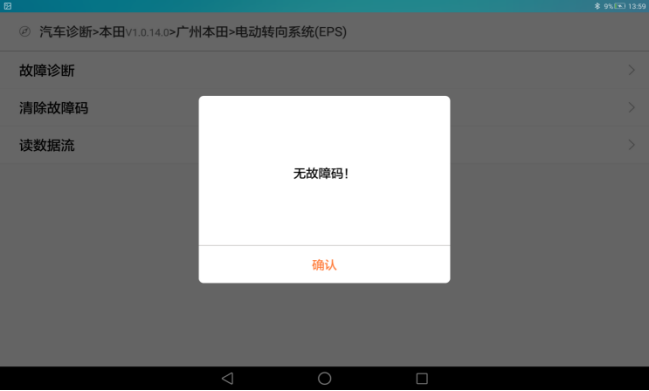

2.7EPS电动转向系统:故障诊断、清除故障码、读取数据流信息:

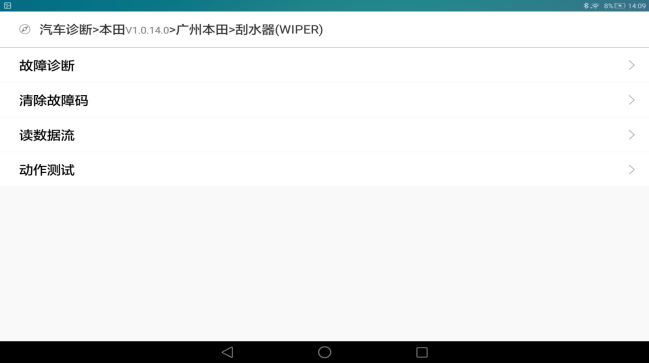

2.8雨刮器系统:故障诊断、清除故障码、读取数据流、动作测试信息。

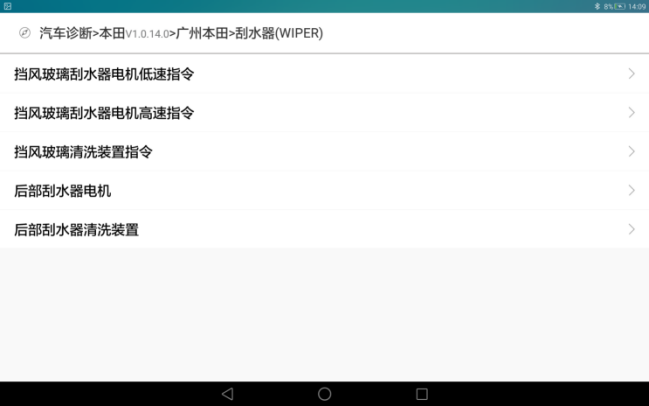

雨刮器系统动作测试实现各个雨刮器执行机构操作,以便判断系统工作是否正常。

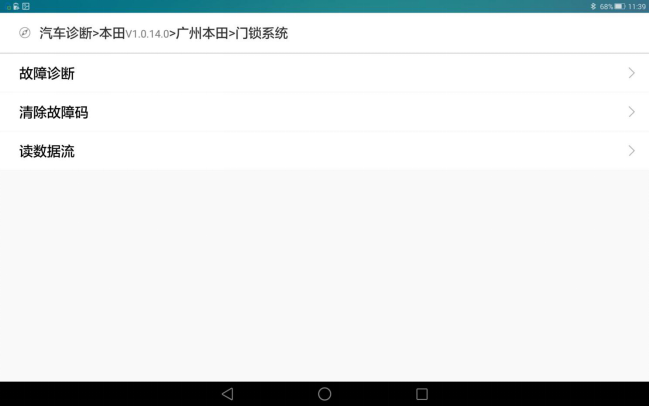

2.9门锁系统:故障诊断、清除故障码、读取数据流信息:

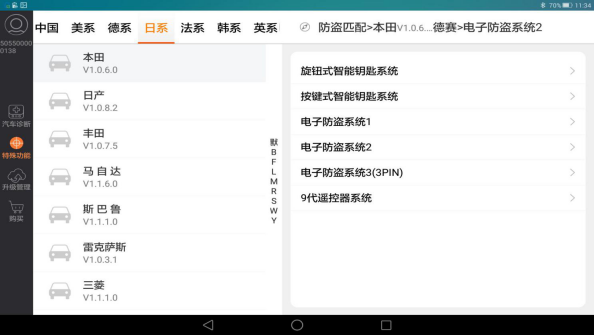

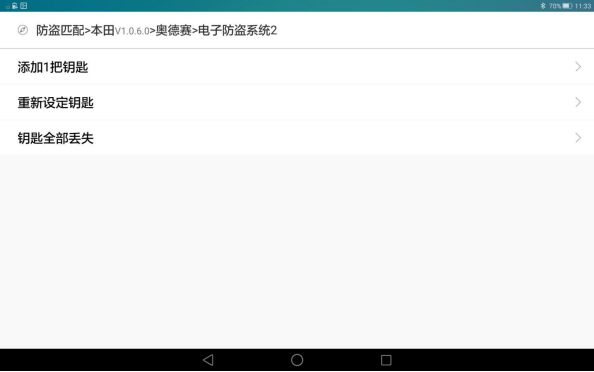

3.特殊功能:选择防盗匹配—日系—本田—奥德赛—电子防盗系统2
进入电子防盗系统2可以操作增加钥匙、重新设定钥匙、钥匙全部丢失
增加钥匙:在原有钥匙的基础上进行新钥匙增加
重新设定钥匙:当原车钥匙不能正常启动,车辆没有其他故障重新设定
钥匙全部丢失:排除车辆其他故障,车辆钥匙全部丢失,重新匹配钥匙,重新匹配的钥 匙必须和原车钥匙相符才能匹配成功。

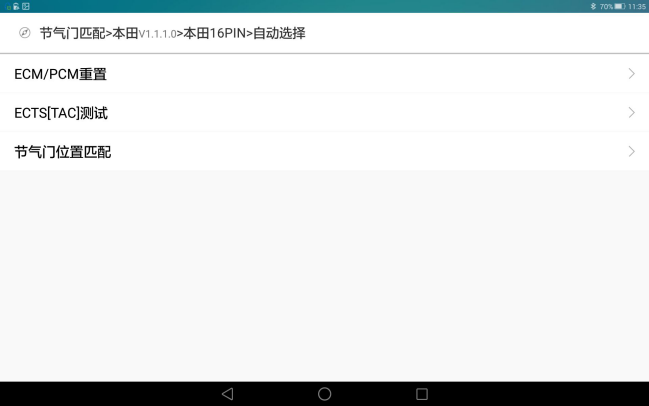

节气门匹配—本田—本田16PIN—自动选择
ECM/PCM重置:在有些车辆上,BCM/PCM重新设置后,怠速会降低或不稳定,直到
ECM/PCM学习了正确的怠速进气控制(IAC)值,建议启动发动机在正常工作稳定下以怠速运行10分钟,以便完成IAC怠速进气控制学习。
ECTS(TAC)测试:测试节气门继电器开启关闭。
节气门位置匹配:当清洗节气门体后,需要重新设置TP学习值。
