金奔腾“黑金刚”系列产品技术通报

——10款帕萨特新领域更换空调控制面板编码

金奔腾“黑金刚”系列产品，作为目前最前沿即第6代汽车智能云诊断仪，实现了“全车系故障诊断＋十一大特殊功能”。可对大众、奥迪、日产、丰田、本田、三菱、马自达、北汽、江西五十铃等合资及国产车型进行精准深度诊断及测试。且操作简易。

下面以2010款的上海大众帕萨特新领域更换空调控制面板为例，讲解“黑金刚”编码功能操作。

问题车辆简述：

车型：帕萨特新领域

年款：2010年

发动机型号：CED

发动机排量：1.8T

VIN：LSVET69F0A2638839

车身铭牌及车辆图片见下图：

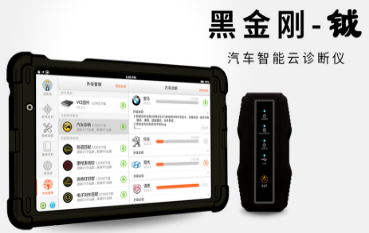

使用工具：“黑金刚——钺”

编码步骤：

1、 联结目标车辆

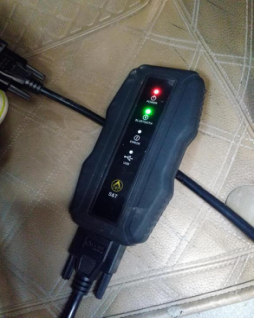

车辆停入车位，打开点火开关，拉起手刹，保证车辆停车安全；将黑金刚设备的VCI诊断盒(蓝牙通讯)联结到车辆OBD诊断接口。

2、读取原空调面板控制单元编码

更换全新空调控制面板之前，需先读取原空调面板控制单元编码。

打开点火开关，连接“黑金刚”VCI诊断盒到OBD诊断座，打开黑金刚平板主机，点击“汽车诊断”——德系——大众奥迪（注意：务必升级到最新版本“V1.0.15.0”）——手动选择——08-空调/暖风电子装置——点击“识别”读取版本信息，以及点击“编码”读取原车旧的空调面板控制单元编码。如下图：

3、更换原厂全新的空调控制面板

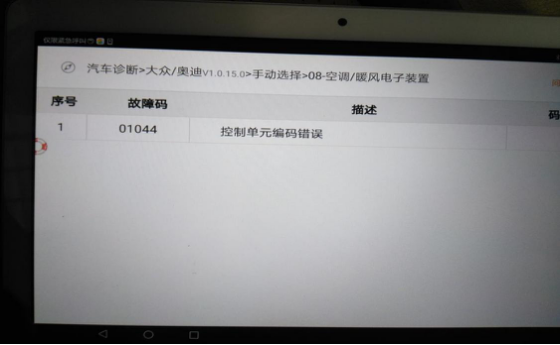

更换原厂全新的空调控制面板后，读取故障码显示“01044‘控制单元编码错误’”。如下图：

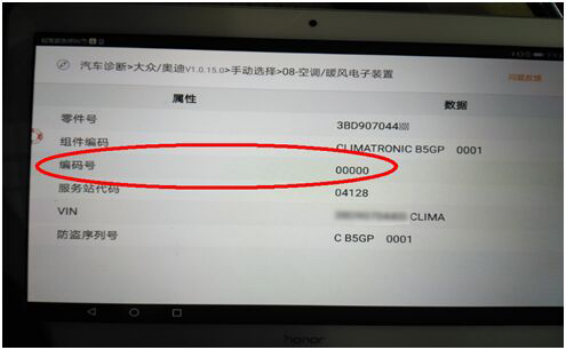

读取版本信息，编码显示为“00000”属未编码需要做编码处理。示意图如下：

4、编码

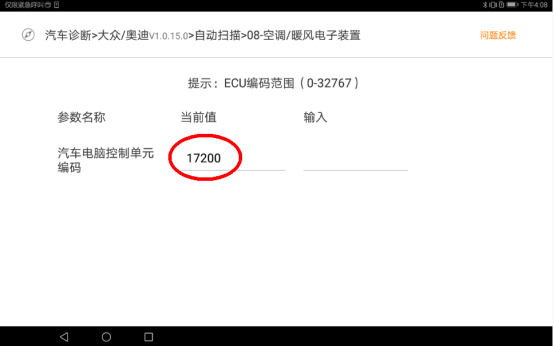

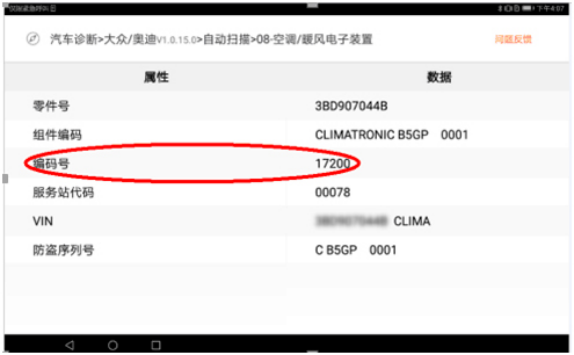

点击“编码”，读出当前值为“00000”，输入“17200”点击“确定”，显示“编码成功”。再次读取版本信息，读取的控制面板编码“17200”跟之前旧的空调面板控制单元编码一致。示意图如下：

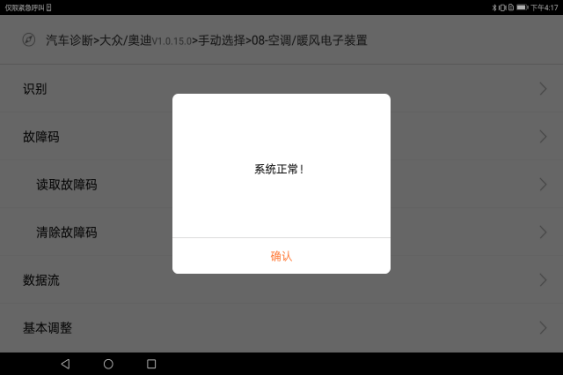

读取故障码显示“系统正常”，至此编码完成，示意图如下：
